部品実装
このようなことはありませんか?

1.生基板はできたけど電子部品が揃わない

2.電子部品の手配ルートが見つからない

3.部品ごとに手配先が違って手配管理が複雑で時間がかかる

4.プリント基板も部品も揃ったけどハンダ付けが大変

5.電子部品を実装工場に支給するのに手間がかかる

一度の手配で完成基板をご提供!

試作用途に適したプリント基板の手配から完成品検査に至るまで全てをお手伝いします。

量産対応はもちろん少量試作、部品支給での実装にも迅速に対応します。

特殊対応も可能

・BGA、CSP部品実装

・リワーク作業(BGA、CSPを含む各種部品に対応可)

・プレスフィットコネクタの圧入実装

・ポッティング加工

お見積に際してご用意いただくもの

・部品表(メーカ、型式、数量、ロケーションがわかるもの)

・生基板資料(外形、面付け図、層数、シルク図)

・部品支給の有無

・ご依頼作業の内容

・メタルマスク製作用データ

・機械実装用データ

・量産の場合は検査治具の有無(インサーキットチェッカー、ファンクションチェッカー)

実装お見積用仕様入力シート(エクセルファイル)

工程
試作基板実装工程
  フローハンダ工程 リフローハンダ工程 手ハンダ工程
部品 DIP部品のみ

ヤニ入り糸ハンダによる
手付けハンダ工程

SMD部品のみ

メタルマスク利用による
クリームハンダ塗布

機械実装または手載工程

全部品
ヤニ入り糸ハンダによる
手付けハンダ工程

DIP・SMD混載

メタルマスク利用による
クリームハンダ塗布

機械実装または手載工程

ヤニ入り糸ハンダによる
手付けハンダ工程

1. DIP部品のみの実装

手ハンダ実装

2. SMD部品のみの実装

a,メタルマスク使用(クロームハンダ印刷)

機械実装後リフローハンダ
手載せ実装後リフローハンダ

b.メタルマスクなし

手ハンダ実装

3. DIP・SMD部品混載の実装

SMD部品実装後DIP部品は全て手ハンダ実装となります。


量産基板実装工程
  フローハンダ工程 リフローハンダ工程 手ハンダ工程
部品

DIP部品のみ

部品手挿入

噴流ハンダ工程または
浸漬ハンダ工程

ヤニ入り糸ハンダによる
手付けハンダ工程

SMD部品のみ

メタルマスク利用による
クリームハンダ塗布

機械実装

DIP・SMD混載

メタルマスク利用による
クリームハンダ塗布

機械実装

ヤニ入り糸ハンダ による
手付けハンダ工程

1. DIP部品のみの実装

A面側DIP部品挿入後フローハンダ
B面側DIP部品は手ハンダ実装

2. SMD部品のみの実装

メタルマスク使用(クリームハンダ印刷)
機械実装後リフローハンダ

3. DIP・SMD部品混載の実装

SMD部品実装後DIP部品は全て手ハンダ実装となります。

実装例

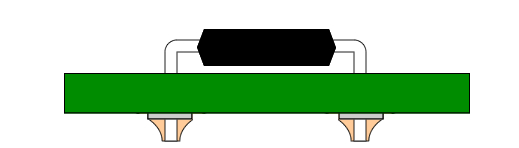

DIP部品のみの実装

DIP部品のみの実装

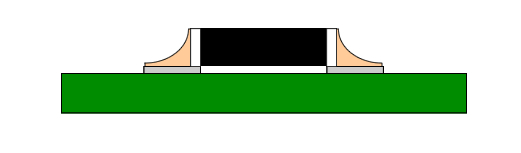

SMD部品のみの実装

SMD部品のみの実装

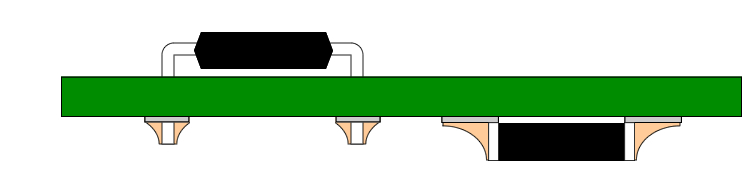

DIP・SMD部品混載の実装(両面)

DIP・SMD部品混載の実装(両面)

DIP・SMD部品混載の実装(片面)

DIP・SMD部品混載の実装(片面)
基板実装設備の紹介
設備名称 メーカー 型式 台数
SMT試作ライン
クリーム半田印刷機 ミノグループ WHT 1台
クリーム半田ディスペンサー 武蔵エンジニアリング MS-1 1台
クローム半田印刷機 日立プラントテクノロジ NP-04-M 1台
チップマウンター ヤマハ発動機 YVL88Ⅱ 1台
SMT量産ライン
クリーム半田印刷機 ヤマハ発動機 YSP 1台
ディスペンサー CKD YP6000L 1台
チップマウンター ヤマハ発動機 YVL100X 1台
チップマウンター ヤマハ発動機 YS100 1台
N2対応リフロー エイテックテクトロン NJ0611-82 1台
SMT画像検査
外観検査機キ ヤマハ発動機 Ysi-V 1台
外観検査機キ ヤマハ発動機 BF18D 1台
ディスクリート関連
スプレーフラクサー 千住金属工業 SSF-300D 1台
自動半田付ヅけ装置(共晶) 日本電熱計器 UDS-400 1台
自動半田付ヅけ装置(鉛フリー) 横田機械 YSM-90C 1台
自動半田付ヅけ装置(鉛フリー) 日本電熱計器 FDC-400 1台
リードカッター 三和電子 SAC-M509 1台
インサーキットテスター 日置電機 HIOKI 1102 1台
BGAリワーク関連
BGAリワーク装置 メイショウ MS9000SA 1台
BGAマイクロスコープ マイクロスコープ MS-1000A-EX 1台
X線検査装置 ビームセンス FLEX-M973L 1台
SMT実装ライン1
クリーム半田印刷機 三洋テクノロジー TPM-5000 1台
ディスペンサー ヤマハ発動機 YV64D 1台
チップマウンター ヤマハ発動機 YV100Ⅱ 1台
異型実装機 ヤマハ発動機 YVL88Ⅱ 1台
エアーリフロー エイテックテクトロン A30-82-LRF 1台
SMT実装ライン2
クリーム半田印刷機 アイパルス P2-XG-C 1台
ディスペンサー ヤマハ発動機 YGD 1台
チップマウンター ヤマハ発動機 YV100X-F 1台
異型実装機 ヤマハ発動機 YVL88Ⅱ 1台
エアーリフロー タムラ製作所 TAP30-407PM 1台
SMT実装ライン3
クリーム半田印刷機 パナソニックファクトリーソリューションズ SP28P-DH 1台
印刷検査機 マス商事 VQZ-fw350C 1台
ディスペンサー パナソニックファクトリーソリューションズ BD10S-M 1台
チップマウンター パナソニックファクトリーソリューションズ CM-402M 1台
異型実装機 パナソニックファクトリーソリューションズ DT401-M 1台
N2対応リフロー タムラ製作所 TNP25-537PM 1台
SMT実装高速ライン1
クリーム半田印刷機 パナソニックファクトリーソリューションズ SP60P-L 1台
ディスペンサー ヤマハ発動機 YSD 1台
チップマウンター 富士機械製造 CP-743E 1台
異型実装機 富士機械製造 QP-341E-MM 1台
N2対応リフロー タムラ製作所 TNP30-537EM 1台
SMT実装高速ライン2
クリーム半田印刷機 富士機械製造 GPX-HD 1台
印刷検査機 マス商事 VQZ-fw350C 1台
ディスペンサー パナソニックファクトリーソリューションズ BD10S-M 1台
チップマウンター 富士機械製造 AIMEXⅡ 1台
異型実装機 富士機械製造 AIMEXⅡS 1台
N2対応リフロー エイテックテクトロン NJ06M-102-LRF 1台
半田付装置
自動半田付装置(噴流槽) 千住金属工業 SPF2-300 1台
自動半田付装置(噴流槽) 大阪アサヒ化学 PSM-300 1台
自動半田付装置(噴流槽) 弘輝テック WS-302LF 1台
スプレーフラクサー タムラ製作所 TAF40-12F 1台
スプレーフラクサー 大阪アサヒ化学 FX-7000 1台
検査設備
X線検査機 BEAMSENSE FLEX-M863 1台
ICT検査機 オカノ電機 ZPC-7000 1台
ICT検査機 オカノ電機 OIT-510ZⅡ16 1台
外観検査装置 オムロン VT-WINⅡ 1台
外観検査装置 マランツエレクトロニクス M22XHDL-460 1台
外観検査装置 ヤマハ発動機 YVi-DT(LE1-110) 1台
恒温恒湿器 エスペック PL-4J 1台
高速チップマウンタ

高速チップマウンタ

アキシャル自動挿入機

アキシャル自動挿入機

レーザー方式外観検査装置

レーザー方式外観検査装置

外観検査装置

外観検査装置
