放熱シート CWシリーズ　マックエイトMAC8

CWシリーズ　放熱シート

マックエイトCWシリーズ

マックエイト MAC8の放熱シート CWです。

パワートランジスターの下に取付けるだけで高い熱伝導率を得ることができます。

マイカ板と違ってグリースを併用する必要はありません。

従来のシリコンラバーより約7倍の熱伝導率があります。

即納可能なCWシリーズもあります。

仕様

共通仕様

材質：サーコン®TR（UL94V-0）

使用温度範囲：－60 ～＋180℃

RoHS対応品

製品代表特性

外観		灰緑色
厚さ(mm)		0.30 +0.10、-0
硬さ(JIS A)		75
引張強さ（kg/cm）		1.7
伸び（％）		100
引裂強さ（kg）		0.3B
体積抵抗率（Ω－cm）		1.2 x 10¹⁵
絶縁破壊の強さ（KV）		10
耐電圧（KV）		7
伝導率	50Hz	4.4
	10³Hz	4.4
	10⁶Hz	4.4
誘電正接	50Hz	0.004
	10³Hz	0.002
	10⁶Hz	0.003
熱抵抗（℃/W）		0.39
燃焼性（UL94）		V-0

熱伝導率の比較表

材　質　名	熱伝導率（×10^-4cal / cm・sec・℃）
サーコン®TR	29.0
マイカ	14.0
ポリエチレン	6.0
ポリエステル	3.4
ポリスチレン	0.2
一般のシリコーンラバー	3.7～5.4

CWシリーズ　一覧表

品番	適用パッケージ形態
CW-1	TO-3
CW-2	TO-66
CW-3	TO-220
CW-4	TO-3PF
CW-200	フリーサイズ

放熱シートCW-1 寸法図

CW-1　（TO-3用）

放熱シートCW-2 寸法図

CW-2　（TO-66用）

放熱シートCW-3 寸法図

CW-3　（TO-220用）

放熱シートCW-4 寸法図

CW-4　（TO-3PF用）

放熱シートCW-200 寸法図

CW-200　（フリーサイズ）

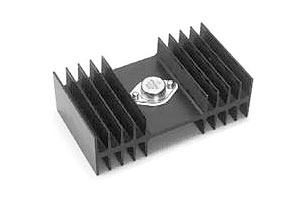

使用例

放熱シートCWシリーズ使用例

放熱シート使用例
