HH-1シリーズ 表面実装用コネクター
マックエイトHH-1シリーズ

マックエイト(MAC8)の表面実装用コネクター HH-1です。

表面実装用基板に取付けられる超小型のコネクターです。

本製品を使用すればバラバラの状態で信号ラインを取出す事ができる為、パターンを集約化しなくても良いのでパターン設計が簡単になります。

縦、横、自由な方向で取付可能です。

手作業のバラタイプと自動挿入用のエンボステープ入りの2種類あります。

即納可能なHH-1シリーズもございます。

仕様

材質

HH-1-S|HH-1-G

ボディ ・・・ 黄銅

コンタクト ・・・ ベリリウム銅

HH-1-R

ベリリウム銅

処理

HH-1-G

ボディ ・・・ ニッケル下地金メッキ

コンタクト部 ・・・ ニッケル下地金メッキ

HH-1-S

ボディ ・・・ ニッケル下地スズメッキ

コンタクト部 ・・・ ニッケル下地金メッキ

HH-1-R

ニッケルメッキ

電流容量: 1A

接触抵抗: 10mΩ以下

使用温度範囲: −40〜+125℃

挿抜回数: 100回以上

挿入力: 70g以上

抜去力: 70g以上

RoHS対応品

HH-1シリーズ 一覧表
品番 梱包形態 入数
HH-1-G バラ 100本入
HH-1-G-P マガジン 100本入
HH-1-G-T リール 2000本入
HH-1-S バラ 100本入
HH-1-S-P マガジン 100本入
HH-1-S-T リール 2000本入
品番 品名 入数
HJ-1 HH-1用オスピン 100本入
HJ-T HJ-1用収縮チューブ 100本入
HH-1-R HH-1用ロック金具 100本入

HH-1に取り付けたHJ-1を抜けないようにするための金具

寸法図
表面実装用コネクターHH-1-G|HH-1-S 寸法図

HH-1-G|HH-1-S 寸法図

HH-1-R 寸法図

HH-1-R 寸法図

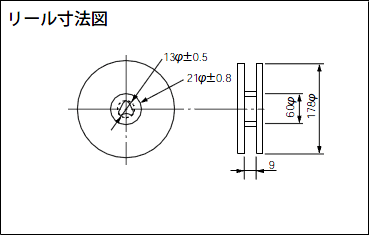

表面実装用コネクターHH-1シリーズ リール寸法図

HH-1シリーズ リール寸法図

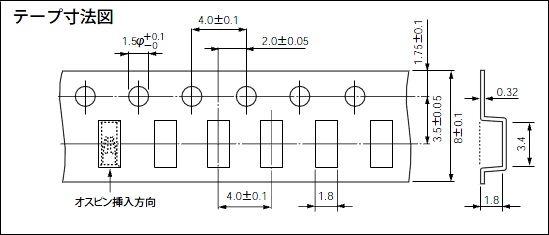

表面実装用コネクターHH-1シリーズ テープ寸法図

HH-1シリーズ テープ寸法図

推奨ランド径
表面実装用コネクターHH-1シリーズ 推奨ランド径(横取付)

推奨ランド径
(横取付)

表面実装用コネクターHH-1シリーズ 推奨ランド径(縦取付)

推奨ランド径
(縦取付)

・ピンを挿入する方向に注意して下さい。

・縦方向取付けの場合は、特にフラックス上りに注意して十分に洗浄して下さい。

・挿入方向の取付ランドはHH-1よりはみ出さないように設計して下さい。(半田上がりを防ぐ為)

使用例
表面実装用コネクターHH-1シリーズ 使用例(縦取付)

オスピンHJ-1を使用した場合

表面実装用コネクターHH-1シリーズ 使用例(横取付)

HJ-1とHH-1-R(ロック金具)を
使用した場合
