HH-3シリーズ　マックエイト MAC8

HH-3シリーズ　表面実装用コネクター

マックエイトHH-3シリーズ

マックエイト(MAC8)の表面実装用コネクター HH-3です。

表面実装用基板に電源を供給するためのコネクターです。

マガジン入りタイプとエンボステープ入りの2種類があります。

即納可能なHH-3シリーズもございます。

仕様

共通仕様

材質

ボディ･･･黄銅

コンタクト･･･ベリリウム銅

処理

HH-3-G：

ボディ･･･ニッケル下地金メッキ

コンタクト部･･･ニッケル下地金メッキ

HH-3-S：

ボディ･･･ニッケル下地スズメッキ

コンタクト部･･･ニッケル下地金メッキ

定格電流： 5A

接触抵抗： 10mΩ以下

適合オスピン径： 0.8～1.0Φ

使用温度範囲：－40～＋125℃

挿抜回数： 100回以上

挿入力： 150g以上

抜去力： 150g以上

RoHS対応品

HH-3シリーズ　一覧表

品番	梱包形態	入数
HH-3-G	マガジン	100本入
HH-3-G-T	リール	500本入
HH-3-S	マガジン	100本入
HH-3-S-T	リール	500本入

品番	品名	入数
HJ-3	HH-3用オスピン	10本入
HH-3-R※	HH-3、HJ-3用ロック金具	100本入
HJ-31	HH-3用オスピン	10本入

※HH-3に取り付けたHJ-3を抜けないようにするための金具

寸法図

表面実装用コネクターHH-3シリーズ寸法図

HH-3シリーズ寸法図

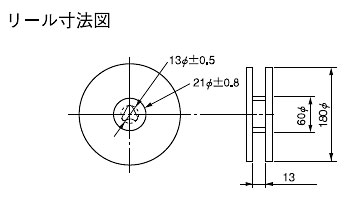

表面実装用コネクターHH-3シリーズリール寸法図

HH-3シリーズリール寸法図

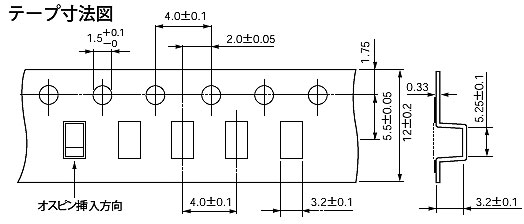

表面実装用コネクターHH-3シリーズテープ寸法図

HH-3シリーズテープ寸法図

推奨ランド径

表面実装用コネクターHH-3シリーズ推奨ランド径

推奨ランド径

・ピンを挿入する方向に注意して下さい。

・溝側がオスピン挿入方向です。

使用例

表面実装用コネクターHH-3シリーズイメージ

表面実装用コネクターHH-3シリーズ使用例

HJ-3とHH-3-R（ロック金具）を
使用した場合
