3.2×1.6mmタイプチェック端子 HK-2シリーズ
マックエイトHK-2シリーズ

マックエイト(MAC8)の表面実装用チェック端子HK-2シリーズです。

自動挿入機用3.2×1.6mmタイプ

チップマウンターにかけられるチェック端子です。

パターンの放熱にも使用できます。

即納可能なHK-2シリーズもございます。

RoHS対応品

仕様

共通仕様
材質: 黄銅
品番 処理 梱包状態 製品外観
HK-2-G ニッケル下地金メッキ リール
(1000本/1リール)
HK-2-G
HK-2-S ニッケル下地スズメッキ リール
(1000本/1リール)
HK-2-S

寸法図

表面実装用チェック端子HK-2 寸法図

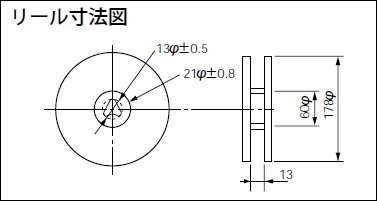

表面実装用チェック端子HK-2 リール寸法図
表面実装用チェック端子HK-2 テープ寸法図

エンボステープに収納

推奨ランド径

チェック端子HK-2 推奨ランド径

通常のクリーム半田でリフローされる場合、ランド形状をベタ1.6×3.2以上の大きさにする事で強度が増します。
