MAシリーズ 超小型基板平行二段重ね用端子

マックエイト MAC8の超小型二段重ね用端子MAシリーズです。

基板を平行にして二段重ねにするので、キャビネットの外側からでも抜き差しが可能です。

1.27mm、2.54mmピッチの2種類。

仕様

共通仕様

定格電流: 2A

絶緑抵抗: 500MΩ以上

絶縁耐圧: 700V AC/DC 1分間(MA-1シリーズ)、1000V AC/DC 1分間(MA-3シリーズ)

使用温度範囲: −40〜+125℃

プリント板取付穴径: 0.6φ

材質:(樹脂部)PCT樹脂黒色(UL94V-0)、(ビン部)リン青銅

処理: ニッケル下地金メッキ

MA-_-0シリーズ一覧表
品番 連結数 P
(mm)
適合ソケット
MA-1-0 40 1.27 AA-1
MA-3-0 20 2.54 AA-3

※AAシリーズの子基板に使用するオスピンです。

MA-_-0
MA-_-0 寸法図
MAシリーズ一覧表
品番 連結数 P
(mm)
A
(mm)
B
(mm)
H
(mm)
適合ソケット
MA-1-1 40 1.27 1.0 3.2 2.0 MG-1、MG-10
MA-1-2 40 1.27 1.5 3.7 2.5
MA-1-3 40 1.27 2.0 4.2 3.0
MA-1-4 40 1.27 2.5 4.7 3.5
MA-1-5 40 1.27 3.0 5.2 4.0
MA-3-1 20 2.54 1.0 3.2 2.0 MG-3、MG-30
MA-3-2 20 2.54 1.5 3.7 2.5
MA-3-3 20 2.54 2.0 4.2 3.0
MA-3-4 20 2.54 2.5 4.7 3.5
MA-3-5 20 2.54 3.0 5.2 4.0
MA

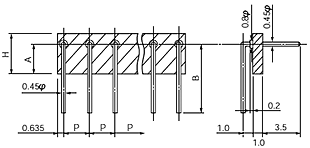

MA 寸法図
