OP-5,OP-6,OP-7シリーズ パネル用プラグ
マックエイトOP-5,OP-6,OP-7シリーズ

マックエイト(MAC8)のパネル用プラグ OP-5、OP-6、OP-7シリーズです。

ソケット(PFシリーズ、PNシリーズ)に適合するプラグです。

プラグに電線を半田付、圧着して使用します。

即納可能なOP-5、OP-6シリーズもございます。

仕様

共通仕様

使用温度範囲: −40 〜 +85℃

材質

樹脂部 ・・・ アセタールコポリマー(UL94HB)

ピン部 ・・・ 黄銅、ニッケル下地金メッキ

樹脂色

OP-5シリーズ ・・・ 黒、赤、黄、青、白

OP-6シリーズ ・・・ 黒、赤、黄、緑、青、白

OP-7シリーズ ・・・ 黒、赤、黄、緑、青、白

RoHS対応品

OP-5、OP-6、OP-7シリーズ 一覧表
品番 電線取付方法 定格電流 適合ソケットピン
OP-5-1 半田 5A PF-5-1
OP-6-1 半田 5A PN-5-1PF-6-1
OP-6-2 圧着 5A PN-5-1PF-6-1
OP-6-2-100 電線(AWG-20)1m付 5A PN-5-1PF-6-1
OP-7-1 半田 10A PN-7-1PF-7-1PF-8-1-A
OP-7-2 圧着 10A PN-7-1PF-7-1PF-8-1-A
OP-7-2-100 電線(AWG-18)1m付 10A PN-7-1PF-7-1PF-8-1-A
パネル用プラグOP-5-1 寸法図

OP-5-1 寸法図

パネル用プラグOP-6-1 寸法図

OP-6-1 寸法図

パネル用プラグOP-6-2 寸法図

OP-6-2 寸法図

パネル用プラグOP-7-1 寸法図

OP-7-1 寸法図

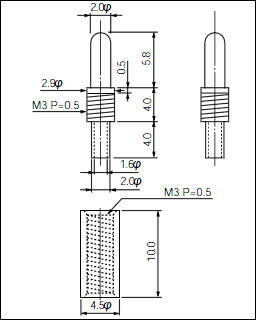

パネル用プラグOP-7-2 寸法図

OP-7-2 寸法図

使用例
パネル用プラグ 使用例

使用例

パネル用プラグ 使用例

PFシリーズと使用
