トーキン(KEMET)製のACラインフィルタの通販。

電源ラインや信号ラインとGND間に発生するコモンモードノイズを抑制するSCコイル(コモンモードチョークコイル)とノーマルモードノイズを抑制するSNコイル(ノーマルモードチョークコイル)です。

掲載していないフィルタについてもお取り扱い可能ですので、見積依頼を使ってお問合せください。

トーキン メーカー型番
ACラインフィルタ種別

・コモンモードSCコイル

・ノーマルモードSNコイル

SCコイル 標準タイプ
ACラインフィルタ SC
データシートACラインフィルタ SC カタログ
シリーズ名
SCシリーズ
RoHS対応

定格電圧

絶縁耐圧

絶縁抵抗

絶縁種

使用温度範囲

AC/DC 250V

AC2400V 2秒間(ライン〜ライン間)

DC500V印加し、100MΩ以上(ライン〜ライン間)

A種(105℃)

-25〜T(T=105-温度上昇)(℃)

即納可能なSC型式も取り揃えています。

型式一覧表
型式 定格
電流
(A)
インダク
タンス
(mH)
min.
直流抵抗
(mΩ/line)
max.
温度
上昇
(K)
max3
線径
(mmφ)
重量

(g)
外形 寸法
(mm)
取付ピッチ
参考寸法
形状
OD
(max.)
T
(max.)
a b
SC-02-101 2 1 110 40 0.6 15 23.0 13.0 6 11 縦型
SC-02-100 2 1 100 40 0.6 15 23.0 18.5 6 17
SC-02-200 2 2 110 40 0.6 15 23.0 18.5 6 17
SC-02-300 2 3 100 40 0.6 16 27.0 20.0 6 17
SC-02-500 2 5 100 45 0.6 20 27.0 20.0 6 17
SC-02-800 2 8 150 40 0.6 25 34.0 23.0 7 20
SC-05-100 5 1 50 40 0.8 20 25.0 18.5 6 17
SC-05-200 5 2 70 40 0.8 25 32.0 22.0 7 21
SC-05-500 4 5 80 50 0.8 30 34.0 23.0 7 21
SC-05-800 4 8 85 60 0.8 40 34.0 23.0 7 21
SC-10-100 10 1 20 40 1.3 40 34.0 24.0 22 21 横型
SC-10-200 10 2 28 40 1.3 80 47.0 27.0 30 30
SC-15-100 15 1 12 40 1.8 100 49.0 27.0 35 35
SC-15-200 15 2 12 45 1.8 110 50.0 28.0 35 35
SC-20-100 20 1 8 45 2.3 135 60.0 30.0 40 40
SC-30-100 30 1 6 40 2.6 190 62.0 35.0 55 20

取付けピッチは参考値であり、保証するものではありません。

インダクタンス測定条件:100kHz、1mA、KC547

形状・寸法
ACラインフィルタ SC縦型寸法図

SCコイル 縦型 (〜5A) 寸法図 (mm)

ACラインフィルタ SC横型寸法図

SCコイル 横型 (10A〜) 寸法図(mm)


ACラインフィルタ SC取り付けピッチ

取り付けピッチ (mm)

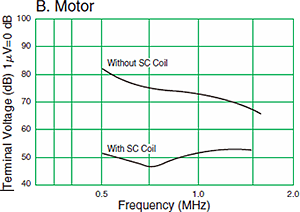

減衰特性(静特性)・測定回路

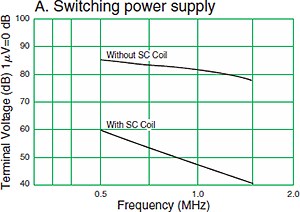

減衰特性(静特性)

減衰特性(静特性)

測定回路

測定回路

減衰特性(静特性)

減衰特性(静特性)

測定回路

測定回路

インピーダンス特性

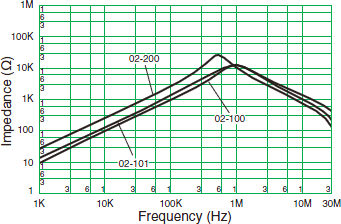

SC-02-100、SC-02-200、SC-02-101のインピーダンス特性

SC-02-100、SC-02-200、SC-02-101


SC-02-300、SC-02-500、SC-02-800のインピーダンス特性

SC-02-300、SC-02-500、SC-02-800

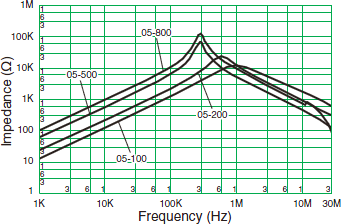

SC-05-100、SC-05-200、SC-05-500、SC-05-800のインピーダンス特性

SC-05-100、SC-05-200、SC-05-500、SC-05-800

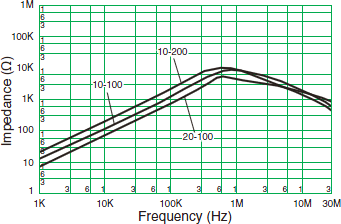

SC-10-100、SC-10-200、SC-20-100のインピーダンス特性

SC-10-100、SC-10-200、SC-20-100

SCコイル 小型タイプ
ACラインフィルタ SC-G、SC-GS
データシートACラインフィルタ SC-G、SC-GS カタログ
シリーズ名
SC-Gシリーズ/SC-GSシリーズ
RoHS対応

定格電圧

絶縁耐圧

絶縁抵抗

絶縁種

使用温度範囲

AC/DC 250V

AC2400V 2秒間(ライン〜ライン間)

DC500V印加し、100MΩ以上(ライン〜ライン間)

A種(105℃)、E種(120℃)※1

-25〜T(℃)
(T = 105 - 温度上昇)
(T = 120 - 温度上昇)※1

※1 「型式一覧表」の※付表記型式

即納可能なSC-G/SC-GS型式も取り揃えています。

型式一覧表
型式 定格電流
(A)
インダク
タンス
(mH)
min.
直流抵抗
(mΩ / line)
max.
温度上昇
(K)
max3
線径
(mmφ)
重量

(g)
マーキング
SC-01-06G 1 0.6 60 40 0.4 5 106
SC-01-10G 1 1.0 70 40 0.4 5 110
SC-01-20G 1 2.0 100 40 0.4 5 120
SC-01-30G 1 3.0 120 40 0.4 6 130
SC-01-50G 1 5.0 150 40 0.4 7 150
SC-01-80G 1 8.0 300 40 0.35 6 180
SC-01-E100G※ 1 10.0 350 40 0.35 6 100
SC-01-E121G※ 1 12.0 400 40 0.35 6 121
SC-01-E150G※ 1 15.0 450 40 0.35 6 -
SC-02-06G 2 0.6 50 40 0.5 6 206
SC-02-10G 2 1.0 50 40 0.5 7 210
SC-02-20G 2 2.0 70 40 0.5 8 220
SC-02-30G 2 3.0 85 40 0.5 9 230
SC-03-06G 3 0.6 30 40 0.6 7 306
SC-03-10G 3 1.0 35 40 0.6 8 310
SC-01-10GS 1 1.0 130 40 0.3 2 -
SC-01-20GS 1 2.0 180 40 0.3 2 -
SC-02-10GS 2 1.0 80 40 0.4 3 -
SC-03-05GS 3 0.5 45 45 0.45 3 -

インダクタンス測定条件:100kHz、1mA、KC547

形状・寸法

ACラインフィルタ SC-G寸法図

SC-G 寸法図 (mm)

ACラインフィルタ SC-G取り付けピッチ

SC-G 取り付けピッチ (mm)


ACラインフィルタ SC-GS寸法図

SC-GS 寸法図 (mm)

ACラインフィルタ SC-GS取り付けピッチ

SC-GS 取り付けピッチ(mm)

※取付けピッチは参考値であり、保証するものではありません。

インピーダンス特性

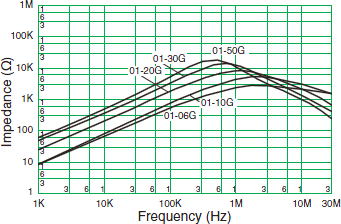

SC-01-06G、SC-01-10G、SC-01-20G、SC-01-30G、SC-01-50Gのインピーダンス特性

SC-01-06G、SC-01-10G、SC-01-20G、SC-01-30G、SC-01-50G

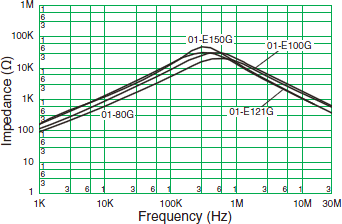

SC-01-80G、SC-01-E100G、SC-01-E121G、SC-01-E150Gのインピーダンス特性

SC-01-80G、SC-01-E100G、SC-01-E121G、SC-01-E150G

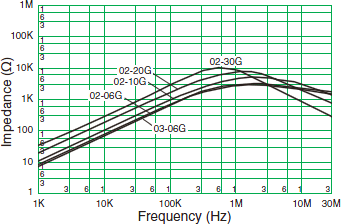

SC-02-06G、SC-02-10G、SC-02-20G、SC-02-30G、SC-03-06Gのインピーダンス特性

SC-02-06G、SC-02-10G、SC-02-20G、SC-02-30G、SC-03-06G

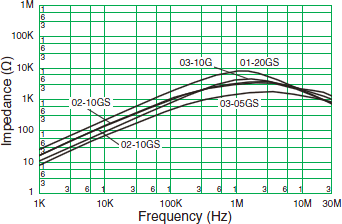

SC-01-10GS、SC-01-20GS、SC-02-10GS、SC-03-05GS、SC-03-10Gのインピーダンス特性

SC-01-10GS、SC-01-20GS、SC-02-10GS、SC-03-05GS、SC-03-10G

SCコイル 端子台タイプ
ACラインフィルタ SC-J
データシートACラインフィルタ SC-J カタログ
シリーズ名
SC-Jシリーズ
RoHS対応

定格電圧

絶縁耐圧

絶縁抵抗

絶縁種

使用温度範囲

AC/DC 250V

AC2400V 2秒間(ライン〜ライン間)

DC500V印加し、100MΩ以上(ライン〜ライン間)

A種(105℃)

-25〜T(℃)(T = 105 - 温度上昇)

即納可能なSC-J型式も取り揃えています。

型式一覧表
型式 定格電流
(A)
インダクタンス
(mH)
min.
直流抵抗
(mΩ / line)
max.
温度上昇
(K)
max3
線径
(mmφ)
重量

(g)
SC-02-50J 2 5 120 40 0.6 20
SC-05-10J 5 1 50 40 0.8 20
SC-05-80J 4 8 90 60 0.8 42
SC-10-10J 10 1 20 40 1.3 42

インダクタンス測定条件:100kHz、1mA、KC547

形状・寸法

ACラインフィルタ SC-J寸法図

OD(max.) : 34、T(max.) : 23、H(max.) : 33
a : 12、b : 17

SC-J 寸法図 (mm)

ACラインフィルタ SC-J取り付けピッチ

SC-J 取り付けピッチ (mm)

※取付けピッチは参考値であり、保証するものではありません。

インピーダンス特性

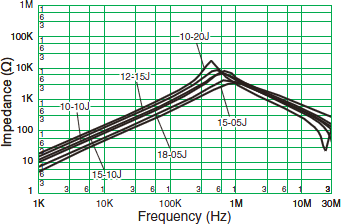

SC-10-10Jのインピーダンス特性

SC-10-10J

ACラインフィルタ SC-JS
データシートACラインフィルタ SC-JS カタログ
シリーズ名
SC-JSシリーズ
RoHS対応

定格電圧

絶縁耐圧

絶縁抵抗

絶縁種

使用温度範囲

AC/DC 250V

AC2400V 2秒間(ライン〜ライン間)

DC500V印加し、100MΩ以上(ライン〜ライン間)

A種(105℃)

-25〜T(℃)(T = 105 - 温度上昇)

即納可能なSC-JS型式も取り揃えています。

型式一覧表
型式 定格電流
(A)
インダクタンス
(mH)
min.
直流抵抗
(mΩ / line)
max.
温度上昇
(K)
max3
線径
(mmφ)
重量

(g)
SC-02-20JS 2 2.0 120 40 0.5 9.0

インダクタンス測定条件:1kHz、0.3mA、KC547

形状・寸法

ACラインフィルタ SC-JS寸法図

SC-JS 寸法図 (mm)

ACラインフィルタ SC-JS取り付けピッチ

SC-JS 取り付けピッチ (mm)

※取付けピッチは参考値であり、保証するものではありません。

インピーダンス特性

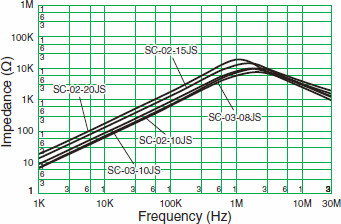

SC-02-10JSのインピーダンス特性

SC-02-20JS

SNコイル 小型・標準タイプ
ACラインフィルタ SN
データシートACラインフィルタ SN カタログ
シリーズ名
SNシリーズ
RoHS対応

使用電線

絶縁種

使用温度範囲

1 PVF、1 UEW または 1 PEW

A種(105℃)

-25〜T(℃)(T = 105 - 温度上昇)

即納可能なSN型式も取り揃えています。

型式一覧表
型式 定格電流
(A)
インダクタンス
(mH)
min.
直流抵抗
(mΩ / line)
max.
温度上昇
(K)
max3
線径
(mmφ)
重量

(g)
外形寸法
(mm)
取付ピッチ
参考寸法
(mm)
タイプ
D H
SN3-200 1 10 0.045 15 0.4 0.8 8.5 5.5 5 小型
SN5-400 2 48 0.058 22 0.55 3 13 8 6
SN8S-300 2 26 0.042 19 0.6 4.1 16 8 8 標準
SN8S-400 2 46 0.052 20 0.6 4.5 16 8 8
SN8S-500 2 72 0.068 23 0.6 4.9 16 9 8.5
SN8D-300 2 45 0.052 20 0.6 6.1 16 11 9.5
SN8D-400 2 80 0.072 24 0.6 6.8 16 11 10
SN8D-500 2 125 0.100 27 0.6 7.3 17 13 10.5
SN10-300 3 40 0.035 18 0.8 10.2 21 11 9
SN10-400 3 72 0.042 20 0.8 10.8 21 11 9
SN10-500 3 110 0.052 26 0.8 11.8 21 12 10
SN12-400 5 64 0.032 32 1.0 15.8 25 12 11
SN16-500 8 168 0.031 36 1.5 51.2 35 21 16.5

取付けピッチは参考値であり、保証するものではありません。

インダクタンス測定条件:100kHz、1mA、KC547

形状・寸法

ACラインフィルタ SN寸法図

l1:20 ± 2、l2:1.5

インピーダンス特性

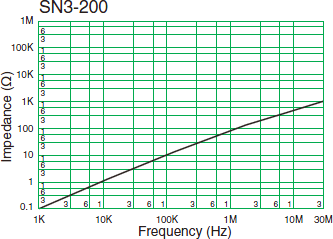

SN3-200のインピーダンス特性

SN3-200

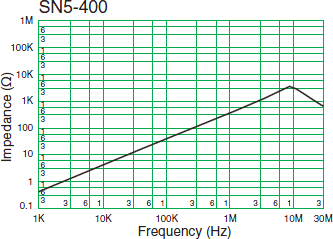

SN5-400のインピーダンス特性

SN5-400


SN8S-300のインピーダンス特性

SN8S-300

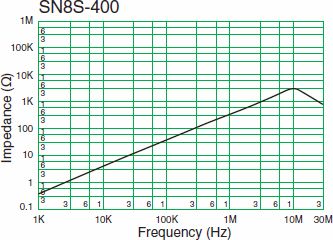

SN8S-400のインピーダンス特性

SN8S-400

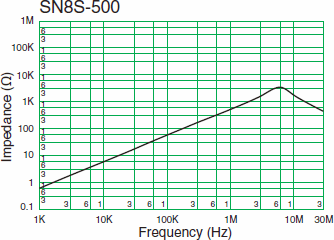

SN8S-500のインピーダンス特性

SN8S-500


SN8D-300のインピーダンス特性

SN8D-300


SN8D-400のインピーダンス特性

SN8D-400


SN8D-500のインピーダンス特性

SN8D-500


SN10-300のインピーダンス特性

SN10-300

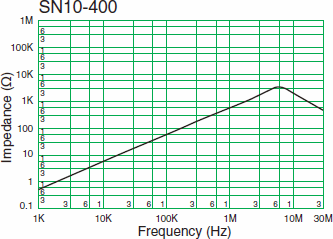

SN10-400のインピーダンス特性

SN10-400

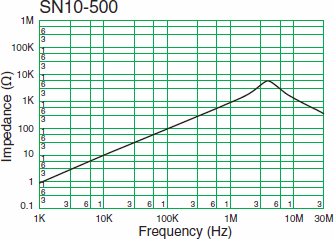

SN10-500のインピーダンス特性

SN10-500

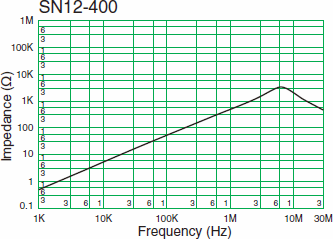

SN12-400のインピーダンス特性

SN12-400

SNコイル 端子台タイプ
ACラインフィルタ SN-J
データシートACラインフィルタ SN-J カタログ
シリーズ名
SN-Jシリーズ
RoHS対応

使用電線

絶縁種

使用温度範囲

1 PVF、1 UEW または 1 PEW

A種(105℃)

-25〜T(℃)(T = 105 - 温度上昇)

即納可能なSN-J型式も取り揃えています。

型式一覧表
型式 定格電流
(A)
インダクタンス
(mH)
min.
直流抵抗
(mΩ / line)
max.
温度上昇
(K)
max3
線径
(mmφ)
重量

(g)
外形寸法
(mm)
A B C
SN12-500J 5 100 0.045 38 1.0 20 28 17 29

インダクタンス測定条件:100kHz、1mA、KC547

形状・寸法

ACラインフィルタ SN-J寸法図

インピーダンス特性

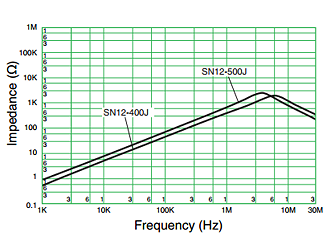

SN10-500Jのインピーダンス特性

SN10-500J
