パンドウイット モジュラープラグ

パンドウイット(PANDUIT)のRJ45モジュラープラグ。

アーチ型のツメでプラグの着脱や他の要因によるツメ折れを防止。

カテゴリー5E、カテゴリー6と各シールド付をご用意。

専用の圧着工具や補助工具もあわせてご利用ください。

掲載していない部材についてもお取り扱い可能ですので、見積依頼を使ってお問合せください。

パンドウイット メーカー型番
カテゴリー5E
MP588
データシート: パンドウイットMP588データシート

型式

材質

難燃性

電線種類

導体外径

絶縁体外径

外被覆径

MP588

ハウジング: サーモプラスチック / コンタクト: りん青銅

UL94 V-0

カテゴリ3、カテゴリ5、カテゴリ5E対応の、より対線

φ0.4mm(AWG26)〜 φ0.51mm(AWG24)の単線及び導体より心線

φ0.889mm 〜 φ1.016m

φ4.826mm 〜 φ6.35mmのUTPケーブル

1. コンタクトの配列をチドリ型にしてクロストークの影響を大幅低減

2. アーチ型のツメでプラグの着脱や他の要因によるツメ折れを防止

3. 単線と撚り線の共用タイプ
(適用導線径、ケーブル外径をご確認ください)

カテゴリー5E シールド付
MPS588
データシート: パンドウイットMPS588データシート

型式

材質

難燃性

電線種類

導体外径

絶縁体外径

外被覆径

MPS588

ハウジング: サーモプラスチック / コンタクト: りん青銅
シールド: 黄銅(真鍮)、光沢ニッケルメッキ

UL94 V-0

カテゴリ3、カテゴリ5、カテゴリ5E対応の、より対線

φ0.4mm(AWG26)〜 φ0.51mm(AWG24)の単線及び導体より心線

φ0.889mm 〜 φ1.016m

φ4.826mm 〜 φ6.35mmのシールド付ケーブル

1. シールド付き

2. コンタクトの配列をチドリ型にしてクロストークの影響を大幅低減

3. アーチ型のツメでプラグの着脱や他の要因によるツメ折れを防止

4. 単線と撚り線の共用タイプ

カテゴリー6
SP688
データシート: パンドウイットSP688データシート
T568B成端手順: SPS688 T568B成端手順
T568A成端手順: SPS688 T568A成端手順

型式

材質

難燃性

電線種類

導体外径

絶縁体外径

外被覆径

SP688

ハウンジング: ポリカーボネート・合成樹脂
ロードバー: ポリカーボネート・合成樹脂
ディバイダー: ポリカーボネート・合成樹
コンタクト: りん青銅
ブーツ: 軟質PVC・合成樹脂

UL94 V-0

カテゴリ3、カテゴリ5、カテゴリ5E、カテゴリ6対応の、より対線

φ0.51mm(AWG24)の単線及び導体より心線

φ0.939mm 〜 φ1.016m

φ5.72mm 〜 φ6.35mmのUTPケーブル

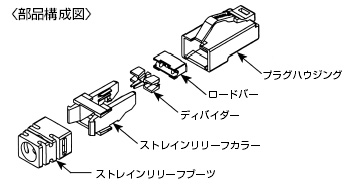

SP688シリーズ部品構成図

1. 両側からケーブルを保持する独特の構造で、ケーブルへの圧力を最小限に抑え、高い伝送性能を実現

2. コンタクトの配列をチドリ型にしてクロストークの影響を大幅低減

3. アーチ型のツメでプラグの着脱や他の要因によるツメ折れを防止

4. 単線と撚り線の共用タイプ

5. スリムブーツ付き

カテゴリー6 シールド付
SPS688
データシート: パンドウイットSPS688データシート
取扱説明書: パンドウイットSPS688取扱説明書
型式 SPS688
材質 ハウンジング: ポリカーボネート・合成樹脂
シールド: りん青銅
ロードバー: ポリカーボネート・合成樹脂
ディバイダー: ポリカーボネート・合成樹
コンタクト: りん青銅
ブーツ: 軟質PVC・合成樹脂
難燃性 UL94 V-0
電線種類 カテゴリ3、カテゴリ5、カテゴリ5E、カテゴリ6対応の、より対線
導体外径 φ0.4mm(AWG26)〜 φ0.51mm(AWG24)の単線及び導体より心線
絶縁体外径 φ0.889mm 〜 φ1.016m
外被覆径 φ5.72mm 〜 φ6.35mmのシールド付ケーブル
SPS688シリーズ部品構成図

1. 両側からケーブルを保持する独特の構造で、ケーブルへの圧力を最小限に抑え、高い伝送性能を実現

2. シールド付

3. コンタクトの配列をチドリ型にしてクロストークの影響を大幅低減

4. アーチ型のツメでプラグの着脱や他の要因によるツメ折れを防止

5. 単線と撚り線の共用タイプ

6. スリムブーツ付き

カテゴリー6A シールド付
SPS6X88
カタログ: パンドウイットSPS6X88カタログ
型式 SPS6X88
材質 ハウジング: ポリカーボネート
コンタクト: 金メッキりん青銅
難燃性 UL94 V-0
電線種類 カテゴリ6A対応のより対線
適応導体 単線、より線
絶縁体外径 φ1.07mm 〜 φ1.09m
外被覆径 φ6.4mm 〜 φ7.2mmのシールド付ケーブル

1. 太径用シールドプラグ

2. 両側からケーブルを保持する独特の構造で、ケーブルへの圧力を最小限に抑え、高い伝送性能を実現

3. 単線と撚り線の共用タイプ

4. アーチ型のツメでプラグの着脱や他の要因によるツメ折れを防止

5. スリムブーツ付き

圧着工具 補助工具
MPT5-8AS
MPT5-8Aデータシート: パンドウイットMPT5-8Aデータシート
MPT5-8ASについて: パンドウイットMPT5-8A後継製品へ移行のお知らせ

型式

適用

MPT5-8AS

カテゴリ5E、カテゴリ6共用

1. モジュラープラグ圧着工具(カテゴリ6、カテゴリ5E共用)

2. 旧機種MPT5-8Aと比較して圧着部の材質を金属製にすることで、より圧着精度を向上
