AP、AQシリーズ プリント板用スペーサー金属樹脂型
マックエイトAP、AQシリーズ

マックエイト(MAC8)のプリント板用スペーサー金属樹脂型M3タイプAPAQシリーズです。

樹脂の中に金属を埋め込んで強度アップしたタイプです。

10mm以上のタイプは電気的に上下は絶縁されます。

9mm以下のタイプは電気的につながっています。

即納可能なAP、AQシリーズもございます。

仕様

共通仕様

使用温度範囲: −40 〜 +125℃

材質:樹脂部 ・・・ PBT黒色(UL94V-0)、金属部 ・・・ 黄銅

処理 ・・・ ニッケルメッキ

RoHS対応品

APシリーズ(M3用) 一覧表
品番 L(mm)
AP-4 4
AP-5 5
AP-6 6
AP-7 7
AP-8 8
AP-9 9
AP-10 10
AP-11 11
AP-12 12
AP-13 13
AP-14 14
AP-15 15
AP-16 16
AP-17 17
AP-18 18
AP-19 19
AP-20 20
AP-25 25
AP-30 30
AP-35 35
AP-40 40
AP-45 45
AP-50 50
プリント板用スペーサー金属樹脂型AP

APシリーズ

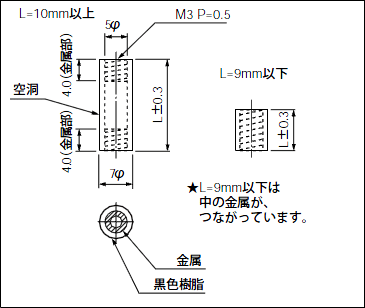

プリント板用スペーサー金属樹脂型AP 寸法図

APシリーズ 寸法図


AQシリーズ(M3用) 一覧表
品番 L(mm) A(以上)
AQ-4 4 2.5
AQ-5 5 3
AQ-6 6 4
AQ-7 7 4
AQ-8 8 4
AQ-9 9 4
AQ-10 10 -
AQ-11 11 -
AQ-12 12 -
AQ-13 13 -
AQ-14 14 -
AQ-15 15 -
AQ-16 16 -
AQ-17 17 -
AQ-18 18 -
AQ-19 19 -
AQ-20 20 -
AQ-25 25 -
AQ-30 30 -
AQ-35 35 -
AQ-40 40 -
AQ-45 45 -
AQ-50 50 -
プリント板用スペーサー金属樹脂型AQ

AQシリーズ

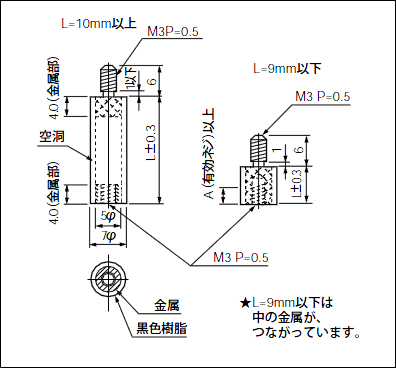

プリント板用スペーサー金属樹脂型AQ 寸法図

AQシリーズ 寸法図
