BBシリーズ プリント板垂直取付ブロック
マックエイト BBシリーズ

マックエイト(MAC8)のプリント板垂直取付ブロック BBシリーズです。

プリント板を垂直に取付ける場合に使用して下さい。

即納可能なBBシリーズもございます。

仕様

共通仕様

材質: 黄銅

処理: ニッケルメッキ

RoHS対応品

品番 A(mm) B(mm) C(mm) D(mm)
BB-001 10 10 10 10
BB-002 8 8 8 8
BB-003 6 6 6 6

※.寸法の詳細は寸法図をご参考ください。

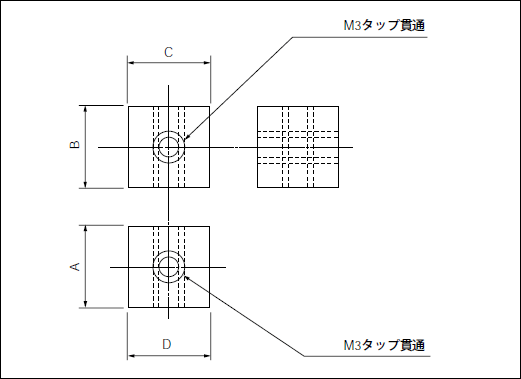

プリント基板垂直取付ブロックBB 寸法図

BBシリーズ 寸法図

使用例
プリント基板垂直取付ブロックBBの形状

基板垂直取付ブロックBBの形状

プリント基板垂直取付ブロックBBの使用例

プリント基板垂直取付ブロックBBの使用例
