HK-5シリーズチェック端子　マックエイト MAC8

HK-5シリーズ　チェック端子

マックエイト HK-5シリーズ

マックエイト(MAC8)の表面実装用カラーチェック端子HK-5-G、HK-5-Sです。

2.5×3.0mmサイズ

チップマウンターにかけられるカラーチェック端子です。

色はカラーコードと同じ10色（黒、茶、赤、橙、黄、緑、青、紫、灰、白）あります。

即納可能なHK-5シリーズもございます。

RoHS対応品

仕様

共通仕様

使用温度範囲：	-40 ～ +125℃
材質：	（ピン部）リン青銅0.2t　（樹脂部）フッ素（UL94V-0）色（10色）

品番	色		処理	梱包状態
HK-5-G 黒	黒		ニッケル下地金メッキ	リール（1リール1000本入）
HK-5-G 茶	茶
HK-5-G 赤	赤
HK-5-G 橙	橙
HK-5-G 黄	黄
HK-5-G 緑	緑
HK-5-G 青	青
HK-5-G 紫	紫
HK-5-G 灰	灰
HK-5-G 白	白
HK-5-G-B 黒	黒			バラ（1パック1000本入り）
HK-5-G-B 茶	茶
HK-5-G-B 赤	赤
HK-5-G-B 橙	橙
HK-5-G-B 黄	黄
HK-5-G-B 緑	緑
HK-5-G-B 青	青
HK-5-G-B 紫	紫
HK-5-G-B 灰	灰
HK-5-G-B 白	白
品番	色		処理	梱包状態
HK-5-S 黒	黒		ニッケル下地スズメッキ	リール（1リール1000本入）
HK-5-S 茶	茶
HK-5-S 赤	赤
HK-5-S 橙	橙
HK-5-S 黄	黄
HK-5-S 緑	緑
HK-5-S 青	青
HK-5-S 紫	紫
HK-5-S 灰	灰
HK-5-S 白	白
HK-5-S-B 黒	黒			バラ（1パック1000本入り）
HK-5-S-B 茶	茶
HK-5-S-B 赤	赤
HK-5-S-B 橙	橙
HK-5-S-B 黄	黄
HK-5-S-B 緑	緑
HK-5-S-B 青	青
HK-5-S-B 紫	紫
HK-5-S-B 灰	灰
HK-5-S-B 白	白

寸法図

表面実装用カラーチェック端子HK-5 寸法図

表面実装用カラーチェック端子HK-5 リール寸法図

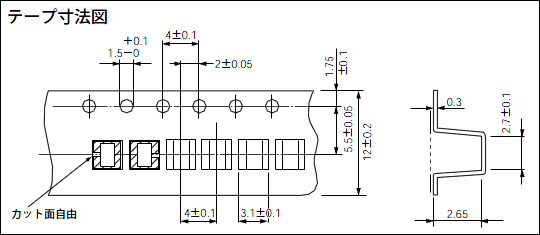

表面実装用カラーチェック端子子HK-5 テープ寸法図

エンボステープに収納

推奨ランド径

表面実装用カラーチェック端子HK-5 推奨ランド径

ランド形状はベタ1.25×2.5以上の大きさにする事で強度が増します

製品画像

カラーチェック端子HK-5 黒

HK-5　黒

カラーチェック端子HK-5 白

HK-5　白

カラーチェック端子HK-5 赤

HK-5　赤

カラーチェック端子HK-5 黄

HK-5　黄
