MAC8
HK-6シリーズ チェック端子
マックエイト HK-6シリーズ

マックエイト(MAC8)の表面実装用チェック端子HK-6です。

1.0×0.5mmサイズ

超小型でスペースを取らないため小型機器での使用に適しています。

チップマウンターにかけられるチェック端子です。

本製品を使用して細い電線を取付けることも可能です。
詳しくは使用方法をご参照ください。

即納可能なHK-6シリーズもございます。

RoHS対応品

仕様

共通仕様
材質:
処理: ニッケル下地金メッキ
定格電流: 3A
品番 梱包状態
HK-6-G-T リール(1リール3000本入)
HK-6-G バラ(1パック1000本入)

寸法図

表面実装用チェック端子HK-6 寸法図
表面実装用チェック端子HK-6 リール寸法図

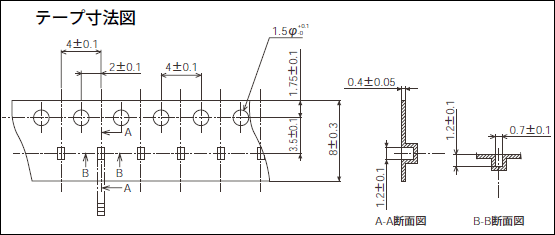

表面実装用チェック端子HK-6 テープ寸法図

推奨ランド径

ランド径が大きい程、引っぱり強度が増加します。

HK-6 チェック端子使用時の推奨ランド径

チェック端子として使用する場合

HK-6 電線取付時の推奨ランド径

電線取付用として使用する場合

使用方法

電線の固定に使用する場合

・電線は径0.4φ以下のより線タイプを使用してください。

・上部から平らな物で押しつぶし、固定してください

・引っぱって抜けない事を確認してください。

※必ずテストをしてからご使用下さい。

HK-6 使用例

電線を入れて上から押しつける
