LWRシリーズ 二段連結タイプLED用スペーサー
マックエイトLWR-1シリーズ

マックエイト(MAC8)の二段連結タイプLED用スペーサーLWRです。

LEDを二段にして連結できます。

LED頭径3φ、5φに使用可能です。

仕様

共通仕様

材質: PPS樹脂(UL94V-0)

色: 黒

リフロー: 可

使用温度範囲: −40〜+125℃

入数: 10本/1パック

RoHS対応品

LWR-1シリーズ 一覧表
型式 片側の極数 備考
LWR-1 20 LED(2.54mmピッチ足2本)が上下各10個、
計20個取付け可能

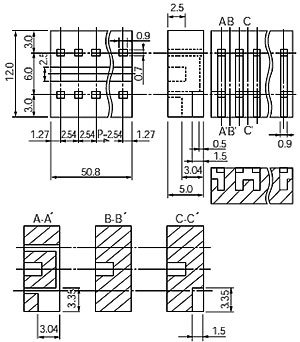

寸法図
二段連結タイプLED用スペーサーLWR-1 寸法図
LED取付イメージ
LWR-1 LED取付イメージ

LEDをスペーサーに差し込み、直角に足を曲げて取付けてください。

使用例
LWR-1 使用例
