OYWシリーズ 抜き差し型二段重ね用端子
マックエイトOYWシリーズ

マックエイト(MAC8)の2列タイプの抜き差し型二段重ね用端子OYWシリーズです。

2.54mmピッチ、32ピン×2列連結の端子です。

プリント基板を二段重ねにする場合に使用します。

即納可能なOYWシリーズもございます。

仕様

共通仕様

材質: ピン部 / 黄銅、樹脂部 / PBT(UL94V-0)

処理: ニッケル下地金メッキ

色: 黒

使用温度範囲: −40 〜 +125℃

適合ソケットピン: PM-100

プリント板取付穴径: 0.8φ

RoHS対応品

OYWシリーズ 一覧表
型式 A(φ) B(mm) H(mm) ※
OYW-002 0.55 0 8.18
OYW-003 1.2 1.82 10
OYW-004 1.2 4.32 12.5
OYW-005 1.2 6.82 15
OYW-006 1.2 11.82 20

※H寸法は、適合ソケットピンPM-100を使用した場合の親基板と子基板の間隔です。

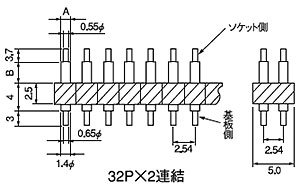

寸法図
マックエイト 抜き差し型二段重ね用端子 OYW 寸法図
マックエイト 抜き差し型二段重ね用端子 OYWとPM-100を使用した場合の寸法図

PM-100を使用した場合の寸法図

使用例
マックエイト 抜き差し型二段重ね用端子 OYWとPM-100を使用した例

ソケットピンPM-100との使用例
