SF、SGシリーズ プリント板穴なし取付台
マックエイトSF、SGシリーズ

マックエイト(MAC8)製、金属タイプのプリント板穴なし取付台 SF,SGシリーズです。

表面実装基板、高密度実装基板のようなプリント基板に取付用の穴があけられるスペースのない場合、はめ込むことによって固定することができます。

大きいプリント基板の場合は、SFシリーズの間にSGシリーズを取り付けてください。(参照:使用例

シャーシー(ベース)とプリント基板の距離は1.5mmになります。1.5mm以上の距離が必要な場合、EPシリーズを使用することで何mmでも確保できます。

即納可能なSF,SGシリーズもございます。

仕様

共通仕様

材質: アセタールコポリマー乳白色(UL94HB)

使用温度範囲: −40 〜 +85℃

RoHS対応品

SFシリーズ
品番 A(mm) L(mm) プリント基板圧
SF-0.6 0.55 1.9 0.6
SF-0.8 0.75 1.7 0.8
SF-1.0 0.95 1.5 1.0
SF-1.2 1.15 1.3 1.2
SF-1.6 1.55 0.9 1.6
プリント板穴なし取付台SFシリーズ 外観

SFシリーズ 外観

プリント板穴なし取付台SFシリーズ 寸法図

SFシリーズ 寸法図

SGシリーズ
品番 A(mm) L(mm) プリント基板圧
SG-0.6 0.55 1.95 0.6
SG-0.8 0.75 1.75 0.8
SG-1.0 0.95 1.55 1.0
SG-1.2 1.15 1.35 1.2
SG-1.6 1.55 0.95 1.6
プリント板穴なし取付台SGシリーズ 外観

SGシリーズ 外観

プリント板穴なし取付台SGシリーズ 寸法図

SGシリーズ 寸法図

取り付け穴位置
プリント板穴なし取付台 取り付け穴位置

プリント板穴なし取付台 取り付け穴位置

使用例
プリント板穴なし取付台 使用例

プリント板穴なし取付台 使用例

大きいプリント基板の場合は、SFシリーズの間にSGシリーズを取り付けます。

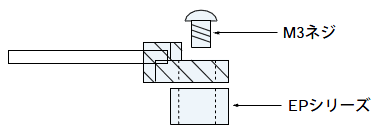

EPシリーズを併用した使用例

シャーシ(ベース)から、1.5mm以上浮かせる場合、EPシリーズを併用してください。

プリント板穴なし取付台 EP併用図

EPシリーズ併用図

プリント板穴なし取付台 EP併用例

EPシリーズ併用例
