TSシリーズ マックエイト MAC8

メーカー型式
システムギアダイレクト
SystemGearグループ
システムギア 会社概要
TSシリーズ 調整用スペーサー
マックエイトTSシリーズ

マックエイト(MAC8)の調整用スペーサー TSシリーズです。

電子部品を浮かせたい時、高さを一定にしたい時に使用します。

OQ-43HQ-3MK シリーズ等を使用してプリント基板を二段重ねする時、両サイド及び中心部に1ヶずつ取付けて高さを一定にすることができます。(TS-10シリーズ)

即納可能なTSシリーズもございます。

仕様

共通仕様

材質: フッ素樹脂(UL VW-1)黒色

耐熱性: ディップ、手半田、リフロー、いずれも可能

使用温度範囲: −40〜+240℃

RoHS対応品

使用上のご注意

・樹脂の性質上、外径は変形している場合がございます。あらかじめご了承下さい。

TS-10シリーズ(1.0φタイプ)
調整用スペーサーTS-10 寸法図

調整用スペーサーTS-10 寸法図

TS-0.5シリーズ(0.5φタイプ)
品番 L(mm)
TS-0.5-1.0 1.0
TS-0.5-1.5 1.5
TS-0.5-2.0 2.0
TS-0.5-2.5 2.5
TS-0.5-3.0 3.0
TS-0.5-3.5 3.5
TS-0.5-4.0 4.0
TS-0.5-4.5 4.5
TS-0.5-5.0 5.0
TS-0.5-6.0 6.0
TS-0.5-7.0> 7.0
TS-0.5-8.0 8.0
TS-0.5-9.0 9.0
TS-0.5-10.0 10.0

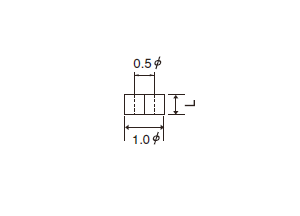

調整用スペーサーTS-0.5 寸法図

調整用スペーサーTS-0.5 寸法図

使用例
調整用スペーサーTS 板への使用例

調整用スペーサーTS 板への使用例

調整用スペーサーTS 部品への使用例

調整用スペーサーTS 部品への使用例
